Press Brake: Tumpak na Pagbukel para sa Mga Sheet ng Metal

Paano Gumagana ang Press Brakes: Mga Prinsipyo ng Lakas, Kagamitan, at Pagbukel

Pag-unawa sa Pangunahing Tungkulin ng Press Brake

Ang press brakes ay gumagana sa pamamagitan ng paghubog ng mga metal na sheet kapag inilapat ang tamang halaga ng presyon gamit ang mga espesyal na inayos na tool. Karaniwan ay may tatlong pangunahing bahagi ang mga makinang ito: isang matibay na base, isang bahaging gumagalaw na tinatawag na ram, at tugma-tugmang kombinasyon ng punch at die. Habang gumagana, ang metal ay nakalagay sa base habang ang ram ay nagpapababa ng punch, pinipisil ang metal laban sa die upang makagawa ng tumpak na mga taluktok. Ang isang simpleng patag na sheet ay nagiging iba't ibang uri ng mga pirasong may anggulo na kinakailangan para sa mga bagay tulad ng ductwork ng air conditioning at mga istraktura ng katawan ng kotse. Ang versatility ng pamamaraang ito ang nagpapahalaga dito sa maraming industriya ng pagmamanupaktura ngayon.

Prinsipyo ng Pagpapatakbo at Proseso ng Pagbubukod ng Press Brakes

Ang pagkakasunod-sunod ng pagbubuko ay sumusunod sa apat na pangunahing yugto:

1. Paglalagay 1. Paghahanda: Inaayos ng operator ang sheet laban sa back gauge upang matiyak ang tumpak na paglalagay ng pagbubuko.
2. Pagsasama ng tool 2. Pagsasama ng tool: Napipili ang V-shaped die at kaukulang punch batay sa kapal ng materyales at ninanais na anggulo ng pagbubuko.
3. 3. Paglalapat ng puwersa : Ang ram ay bumababa sa kontroladong bilis, pinipindot ang metal papunta sa die. Ang mga hydraulic system ang nagpapakilos ng 68% ng mga press brake sa industriya dahil sa kanilang nakapirmeng paghahatid ng presyon, ayon sa 2024 Metal Fabrication Trends Report .
4. Kompensasyon sa Pagbabalik : Upang labanan ang elastic recovery, sinadyang labis na ibinubend ang materyales ng mga operator, upang ang final angle ay tumugma sa mga specs pagkatapos palayain.

Ang Papel ng Lakas at Tooling sa Paghubog ng Mga Metal Sheet

Talagang nauuwi ang kalidad ng mga baluktot sa dalawang pangunahing salik: kung gaano karami ang puwersa na inilapat at ang hugis ng mga gamit na ginamit. Kapag nagtatrabaho kasama ang mas makapal na mga materyales, ang tonelada ay tumaas nang malaki. Kunin ang 12-gauge na bakal bilang isang halimbawa, ito ay karaniwang nangangailangan ng humigit-kumulang 60 tonelada kada talampakan. Ipinagkukumpara ito sa 18-gauge na aluminum na nangangailangan lamang ng humigit-kumulang 8 tonelada kada talampakan. Mas maliit ang die opening, mas matulis ang mga baluktot, bagaman ito ay may kasamang pagtaas pa ng hinihinging puwersa. Ngayong mga araw, karamihan sa mga modernong makina ng CNC ay nakakapag-ayos ng lahat ng mga pagbabagong ito ng mag-isa. Binabago nila ang bilis ng ram at pinamamahalaan ang crowning upang ang mga anggulo ay manatiling halos pare-pareho sa buong produksyon, karaniwang pinapanatili itong nasa loob ng humigit-kumulang plus o minus 0.1 digri. Ang ganitong antas ng tumpak na paggawa ay nagdudulot ng malaking pagkakaiba sa mga resulta ng pagmamanupaktura.

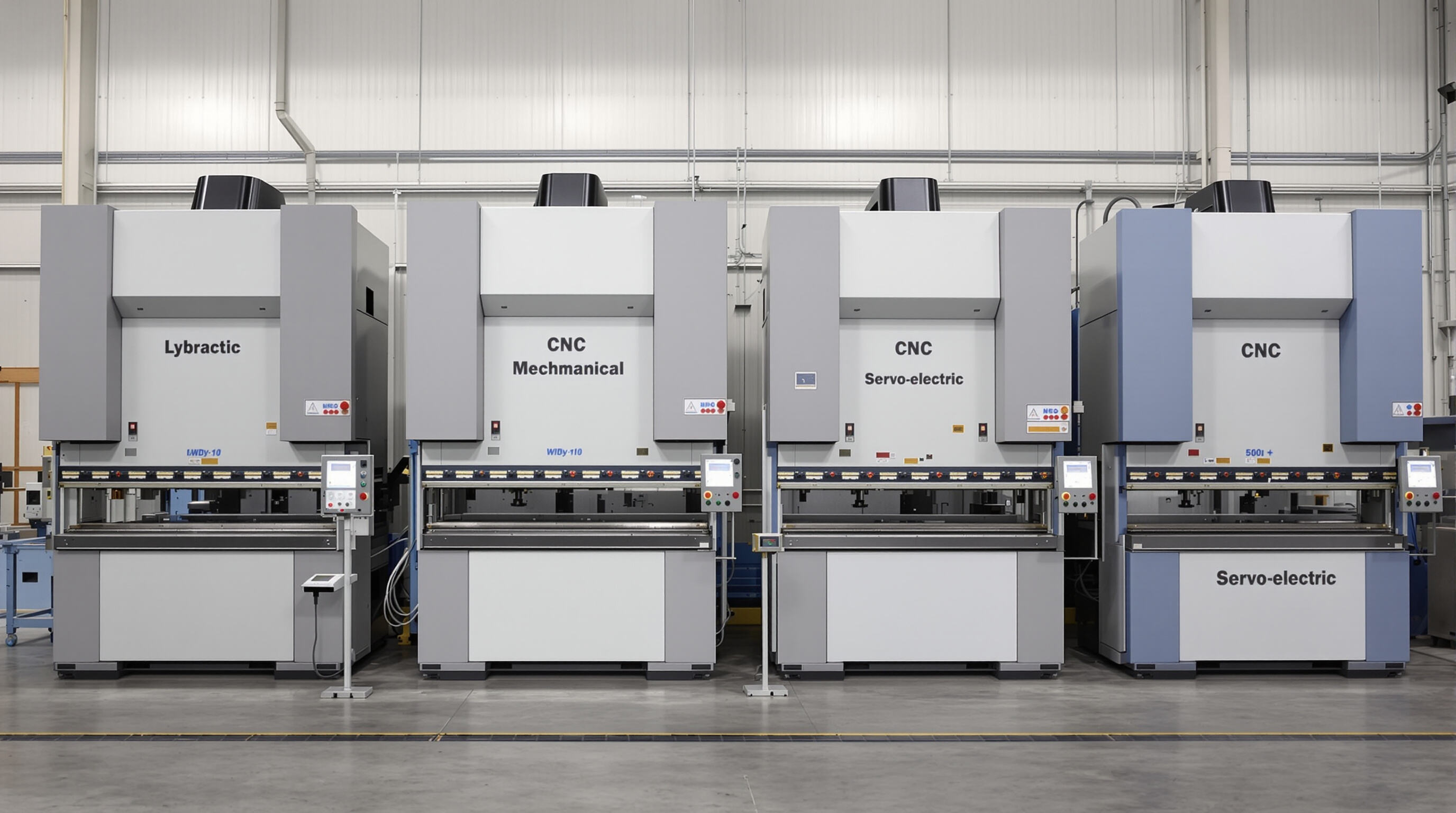

Mga Uri ng Press Brakes: Hydrauliko, CNC, Mekanikal, at Elektriko

Hydrauliko na Press Brakes: Lakas, Kontrol, at Kalat na Paggamit sa Industriya

Ginagamit ng hydraulic press brakes ang presyon ng fluid upang makagawa ng puwersa sa pag-bend, kaya mainam ito sa paghubog ng makapal na steel plates hanggang 1 pulgada. Ang kanilang nababagong tonelada at bilis ng ram ay angkop sa mabibigat na aplikasyon tulad ng shipbuilding at structural steel fabrication. Ang mga advanced model na may sistema ng proportional valve ay nakakamit ng ±0.0004" repeatability, kahit ilalim ng buong karga.

CNC Press Brakes: Pagpapahusay ng Precision at Repeatability

Ang CNC press brakes ay nag-aaotomatiko sa angle correction at posisyon ng backgauge, nagdudulot ng bending accuracy na ±0.1°. Ang mga preprogrammed tool path ay binabawasan ang setup times ng 60–70% kumpara sa mga manual system, kaya mahalaga ito sa aerospace components at high-mix production environments. Ang ilang modelo ay may integrated laser measurement upang dinamikong kompesahin ang material springback.

Mechanical Press Brakes: Bilis vs. Flexibilidad

Ginagamit ng mechanical press brakes ang flywheel-driven cranks para makamit ang mabilis na cycling—hanggang 50 beses bawat minuto—na nagpapagawa sa kanila na angkop para sa mataas na volume stamping ng manipis na gauge metal (≥3mm). Gayunpaman, ang kanilang nakapirming haba ng stroke at limitadong programmability ay naghihigpit sa paggamit nila sa mga simpleng, paulit-ulit na pagbaluktot tulad ng mga ginagamit sa HVAC ducting o electrical enclosures.

Servo-Electric Press Brakes: Kahusayan at Mga Benepisyong Pangkalikasan

Pinapalitan ng Servo-electric press brakes ang hydraulic oil ng brushless motors, na nagbaba ng konsumo ng enerhiya ng 30–40%. Nag-aalok ito ng kahanga-hangang katiyakan ng posisyon (±0.0002") at gumagana nang walang leakage ng fluid, na nagbabawas sa gastos ng pagpapanatili at pagtatapon. Dahil sa mga antas ng ingay na nasa ilalim ng 75 dB, sumusunod ito sa pamantayan ng ISO 14001 sa sustainability at palaging ginagamit sa electronics at medical device manufacturing.

Paghahambing ng Mga Uri ng Press Brake: Kahusayan, Gastos, at Angkop sa Aplikasyon

Sa mundo ng mabigat na paggawa kung saan pinakamahalaga ang badyet, nananatiling pinili ang hydraulic systems, na karaniwang nasa hanay na $50 libo hanggang $300 libo. Ang mga bersyon ng servo electric ay may mas mataas na presyo, mula humigit-kumulang $120k hanggang sa $600k, ngunit binabayaran ng mga tagagawa nang dagdag dahil ang mga makina na ito ay nagbibigay ng kahanga-hangang katiyakan at gumagana nang mas mahusay. Ang mga uri ng kagamitang ito ay matatagpuan sa mga sektor kung saan mahalaga ang eksaktong pagsukat at mahalaga rin ang mga green credentials. Para sa mga maliit na shop ng trabaho na may iba't ibang uri ng mga materyales at kumplikadong mga bahagi, ang CNC press brakes ay nasa tamang punto sa pagitan ng kakayahan at kasanayan, kaya naging popular sa iba't ibang mga workshop.

Mga Pangunahing Bahagi at Kanilang Epekto sa Katumpakan ng Pagbaluktot

Frame at Bed: Tinitiyak ang Structural Stability Sa Ilalim ng Presyon

Binubuo ng frame at kama ang likod ng anumang press brake, na matibay na nakikibaka sa mga puwersang bumubendisyon habang ginagamit ang mabibigat na materyales. Ang mga steel frame na ginawa para sa rigidity ay tumutulong upang mapanatili ang pagkakatindig imbis na payagan ang mga ito na mabendisyon. Ilan sa mga pag-aaral ay nagpapakita na kahit ang mga maliit na isyu ay maaaring magkaroon ng malaking epekto dito. Isipin ang isang bagay na kasing liit ng 0.06 mm na lumihis mula sa landas nito ay maaaring magdulot ng pagkakaiba sa mga anggulo ng halos 0.17 degree. Iyon ang dahilan kung bakit mahalaga ang hardened guideways upang mapanatili ang wastong pagkakaayos sa pagitan ng ram at ibabaw ng kama. Huwag kalimutan ang mga T-slot clamping system. Hinahawakan ng mga ito nang mahigpit ang mga sheet, na nangangahulugan na walang maaaring magslip habang isinasagawa ang bending. Ito ay nagpapagkaiba sa setup na ito kapag kinakaharap ang malalaking bahagi na nangangailangan ng pare-parehong resulta sa buong proseso.

Ram at Punso: Dinamika ng Paggalaw ng Lakas at Kontrol

Ang mga precision-ground na rams ay nagpapakalat ng puwersa nang pantay-pantay sa buong punch, kung saan ang servo-hydraulic systems ay may kakayahang umangkop sa mga stroke increments na kasing liit ng 0.01 mm. Ang tamang pagkakalinya ng punch ay nagbaba ng angular errors ng hanggang 65% kumpara sa mga nasirang o hindi maayos na tooling. Ang real-time na tonnage monitoring ay nakakatuklas ng mga imbalance na lumalampas sa ±2%, na nagpapagana ng awtomatikong pagwawasto sa pamamagitan ng CNC controls.

Die Selection at Ang Epekto Nito sa Bend Accuracy at Tolerances

Ang lapad ng V-die openings ay may malaking papel sa pagtukoy sa parehong katiyakan ng pagbend at sa itinuturing na pinakamaliit na tanggap na sukat ng flange. Karamihan sa mga shop ay sumusunod sa isang gabay na nagmumungkahi na ang bukas ay dapat nasa paligid ng walong beses ang kapal ng materyales, pananatilihin ang pagbend sa loob ng halos kalahating digri na toleransya. Ang mga tool steels na hinigpitan sa pagitan ng HRC 58 at 62 ay karaniwang nagtatagal nang higit sa sampung libong operasyon ng pagbend. Para sa mga nagtatrabaho sa mas matigas na materyales, ang pagpapakulo sa dies ay nagpapakita ng makabuluhang pagkakaiba sa pagkontrol ng springback variations. Kapag ang punch at die radii ay hindi magkatugma nang maayos, ito ay karaniwang nagreresulta sa seryosong overbending na problema, minsan ay lumalampas sa tatlong digri kapag ginagamit ang 16 gauge stainless steel parts. Ang uri ng pagkakamaling ito ay maaaring makapagpabago sa iskedyul ng produksyon at mga pagsisikap sa kontrol ng kalidad kung hindi makita nang maaga.

Backgauge Systems: Nagpapahintulot sa Repeatability at Dimensional Precision

Ang mga multi-axis CNC backgauges ay nagpo-position ng blanks na may ±0.05 mm na repeatability gamit ang linear encoders at servo motors. Ang mga modelo na may collision detection ay binabawasan ang mga pagkakamali sa setup ng 40% sa pamamagitan ng awtomatikong Z-axis retraction. Ang integrated laser measurement ay nagkukumpensa sa mga pagbabago ng kapal hanggang 0.2 mm, naaayos ang bend deductions nang real time upang mapanatili ang ±0.25 mm dimensional accuracy.

Mga Paraan ng Pagbubukod: Air Bending, Bottom Bending, at Coining

Air Bending: Sari-saring Gamit at Bawasan ang Wear ng Tool

Ang air bending ay gumagana kapag ang punch ay nagtulak ng metal papasok sa isang V-shaped die ngunit hindi ganap na nakakadikit, kaya't mayroon talagang kaunti-unting espasyo na natitira sa pagitan nila. Ang nagpapahusay sa teknik na ito ay nangangailangan ito ng mas mababang puwersa kumpara sa coining methods, na nangangahulugan na mas matagal ang buhay ng mga tool bago kailanganin ang pagpapalit. Gamit lamang ang isang pangunahing die setup, maaaring makagawa ang mga manufacturer ng mga bend na saklaw anywhere mula sa humigit-kumulang 30 degrees hanggang sa mga 165 degrees lamang sa pamamagitan ng pagbabago kung gaano kalalim ang punch. Ang ganitong uri ng versatility ay talagang kapaki-pakinabang lalo na sa panahon ng prototype development phases o kapag nagtatrabaho kasama ang iba't ibang uri ng metal tulad ng aluminum kasama ang mas matigas na materyales tulad ng stainless steel.

Bottom Bending: Improved Accuracy With Higher Tonnage

Kapag ginamit ang bottom bending, ang metal sheet ay lubos na binababa sa dies hanggang sa tumugma ito sa eksaktong anggulo ng mismong dies. Habang nangangailangan ang teknik na ito ng tatlong hanggang limang beses na mas malaking puwersa kumpara sa mga pamamaraan ng air bending, may malaking bentahe naman dito: anggulo ng springback ay bumababa nang humigit-kumulang limampu hanggang pitumpung porsiyento. Ang resulta? Ang pagkakapareho ng anggulo ay nananatiling nasa loob ng kalahating digri, mas mababa o mas mataas. Gayunpaman, kailangan ng mga tagagawa ng hiwalay na mga tool para sa bawat iba't ibang anggulo at kapal ng materyales na kanilang ginagamit. Dahil dito, ang bottom bending ay lalong angkop para sa malalaking produksyon sa automotive manufacturing kung saan pinakamahalaga ang tumpak na paggawa. Umaasa ang mga tagagawa ng kotse sa pamamaraang ito kapag ginagawa ang mga bahagi na talagang hindi makapagpaparaming anumang pagbabago.

Coining: Pagkamit ng Napakataas na Presyon para sa Lubos na Katumpakan

Talagang nagbibigay ng malakas na impact ang proseso ng coining, na nag-aaplay ng puwersa na may lakas na sampung beses kaysa sa karaniwang air bending upang muli itong hubugin sa kabuuang kapal nito. Kapag pumipindot ang punch sa metal papunta sa die cavity, nalilikha ang mga talagang matutulis na bends na kailangan natin, na umaabot sa toleransiya na kalahating degree at halos hindi nag-iiwan ng springback. Ngunit may isang bagay na dapat tandaan dito. Dahil sa matinding presyon, mas mabilis na nasisira ang mga tool sa paggawa nito, na umaabot sa 30 hanggang 40 porsiyento mas mabilis kaysa sa ibang pamamaraan. Dahil dito, karamihan sa mga shop ay inihihingi ang coining para sa mga mahalagang trabaho sa aerospace manufacturing o produksyon ng medical device kung saan ang pagkakasunod-sunod ng bawat micron ay talagang nagbabayad ng pera kahit mataas ang gastos.

Pagpili ng Tamang Paraan ng Pagbend Ayon sa Materyales at Disenyo

Ang mga katangian ng materyales at mga kinakailangan sa disenyo ang nagpapahusay sa pagpili ng pamamaraan:

• Paghuhugas ng Hangin : Pinakamabuti para sa mga sheet na nasa ilalim ng 3mm na nangangailangan ng flexibility.
• Pagbend sa Ilalim : Angkop para sa mga materyales na 3–12mm na nangangailangan ng mataas na repeatability.
• Paggawa ng barya : Nakareserba para sa pinatigas na alloy na nasa ilalim ng 6mm kung saan ang tumpak ay pinakamahalaga.

Ang kumplikadong disenyo ay nakakaapekto rin sa pagpili: ang bending ng hangin ay umaangkop sa mga baluktot o hindi simetrikong hugis, samantalang ang coining ay mahusay sa mga right-angle na pag-fold para sa mga kahon o bracket. Para sa dami ng produksyon, ang maliit na produksyon ay nakikinabang mula sa kakayahang umangkop ng air bending, habang ang mataas na dami ng produksyon ay nakakamit ng kahusayan mula sa bilis at tumpak ng bottom bending.

Mga Aplikasyon at Bentahe sa Modernong Industriyal na Pagmamanupaktura

Mga Pangunahing Industriya na Gumagamit ng Press Brake: Automotive, Aerospace, Konstruksyon, at Elektronika

Ang mga press brake ay gumaganap ng mahalagang papel sa iba't ibang industriya na nangangailangan ng tumpak na paghubog ng metal. Ang mga tagagawa ng kotse ay umaasa sa mga makina na ito upang makalikha ng lahat mula sa body panel hanggang sa chassis pieces at exhaust system, na nagpapakakatiyak na ang lahat ng bahagi ay magkakasya nang maayos at mananatiling matatag sa istruktura. Sa mga aplikasyon sa aerospace, ginagamit ang press brake sa mga matibay na materyales tulad ng aluminum at titanium upang makagawa ng mahahalagang bahagi tulad ng aircraft brackets at engine housing components na dapat dumaan sa mahigpit na pagsusuri sa kalidad. Ang mga kumpanya sa konstruksyon ay nagmamasid din ng kanilang kabuluhan sa paggawa ng malalakas na structural support at kumplikadong building facades. Samantala, sa mundo ng electronics manufacturing, nagpapahintulot ang press brake sa produksyon ng enclosures at heat sink designs na may katumpakan hanggang sa micron level na kinakailangan ng mga modernong teknolohikal na espesipikasyon.

Mga Bentahe sa Operasyon: Katumpakan, Pagkakapareho, Kaepektibo sa Oras, at Murang Gastos

Ang mga press brake ngayon ay kayang umabot ng mga anggulo na nasa loob ng 0.1 degrees bawat paggamit, na nangangahulugan na ang mga parte ay pare-pareho ang kalidad sa bawat production run. Ayon sa pinakabagong datos mula sa mga pag-aaral tungkol sa efficiency sa fabrication, kapag nagbago ang mga shop sa CNC controls, ang kabuuang nasayang na materyales ay nabawasan ng halos 18%. Ang mga shop ay nakakatipid din ng malaki dahil ang automated na pagpapalit ng tool at mas mabilis na setup times ay nangangahulugan na ang mga makina ay 40% na mas kaunti ang oras na ginugugol sa paghihintay. Tingnan natin kung ano ang nangyayari sa praktika: ang mga heavy duty hydraulic model na 1500 tonelada ay hindi lang mabilis kumilos sa pagbend ng metal. Nakakagawa pa rin sila ng mahigit 60 bends kada oras kahit sa makakapal na steel plate, habang panatilihin ang parehong antas ng precision sa buong batch.

Pagsasama sa Industry 4.0: Smart Controls at Automated Workflows

Ang mga modernong CNC press brake ay dumating na may mga smart sensor na konektado sa pamamagitan ng Internet of Things, na naka-track ng mga bagay tulad ng ram deflection, applied pressure, at kondisyon ng tool habang sila'y gumagana. Ang nagpapahusay sa mga makina na ito ay ang kakayahan nilang mag-ayos ng mga setting nang mag-isa upang mapanatili ang mga bahagi sa loob ng napakaliit na toleransiya, madalas na umaabot lamang sa isang libo't isang bahagi ng isang pulgada. Ang ilang mga tagagawa ay nagdala nito sa susunod na antas sa pamamagitan ng pagkonekta sa kanilang mga makina sa mga platform sa ulap. Ito ay nagpapahintulot sa mahahalagang datos ng operasyon na dumaloy nang direkta sa mga sistema ng enterprise resource planning, na nakatutulong sa paghula kung kailan kailangan ang maintenance bago pa man ang problema. Ayon sa mga bagong ulat mula sa Machinery Analytics Index (2024), ang ganitong uri ng proactive na paraan ay nakabawas ng mga hindi inaasahang pagtigil ng makina ng mga 30%. Para sa mga kumpanya na nagsusuri sa pangmatagalang gastos, ang servo electric na bersyon ay nag-aalok din ng isa pang benepisyo. Ginagamit nila ang halos kalahati ng enerhiya kada operasyon kumpara sa mga luma nang hydraulic na modelo, habang patuloy na nagtataguyod ng halos perpektong kahusayan sa paglipat ng lakas na nasa 98%.

Seksyon ng FAQ

Ano ang mga pangunahing uri ng press brake?

Ang mga pangunahing uri ng press brake ay hydraulic, CNC, mechanical, at servo-electric, na bawat isa ay angkop para sa iba't ibang aplikasyon batay sa katumpakan, bilis, at paggamit ng enerhiya.

Paano nagpapanatili ng katiyakan sa pagbabaluktot ang isang press brake?

Nagpapanatili ng katiyakan sa pagbabaluktot ang pamamagitan ng na-optimize na puwersa ng tooling, pagpili ng die, at mga advanced na sistema ng backgauge. Karamihan sa mga modernong makina ay gumagamit ng CNC controls para sa mga real-time na pagbabago.

Anong mga industriya ang karaniwang gumagamit ng press brakes?

Ang mga industriya tulad ng automotive, aerospace, konstruksyon, at elektronika ay karaniwang gumagamit ng press brakes para sa kanilang mga pangangailangan sa paghubog ng metal.

Ano ang pagkakaiba ng air bending, bottom bending, at coining?

Ang air bending ay nangangailangan ng mas kaunting puwersa at maraming gamit para sa pagbabago ng anggulo; ang bottom bending ay nagbibigay ng mas mahusay na pagkakapareho kasama ang mas mataas na tonelada; ang coining ay nag-aalok ng sobrang katumpakan ngunit mas mabilis na nasusugatan ang mga tool.
