Plieuse de profilés entièrement hydraulique W24S W24S-100
Une machine de cintrage de profil est un équipement spécialisé conçu pour plier des profils métalliques (comme l'acier en angle, l'acier en U, les poutres en I, etc.) en formes courbes ou spiralées. En utilisant des systèmes de transmission hydrauliques ou mécaniques, elle applique une pression à travers des rouleaux ou des moules pour réaliser un cintrage précis et efficace. Elle est largement utilisée dans la construction, les ponts, la construction navale et la fabrication de véhicules, répondant aux besoins de traitement de diverses spécifications de profil. Avec des caractéristiques telles qu'une manipulation conviviale, une grande stabilité et une qualité de formation excellente, c'est un outil indispensable dans l'industrie moderne du travail des métaux.
Description
Spécification :
• 1 ensemble de rouleaux standard durcis et rectifiés (acier spécial)
• Tous les rouleaux entraînés par moteur hydraulique à planétaire/engrenage
• Les supports latéraux sont adaptés pour le cintrage de fer angle jambe en -Jambe Out
• Panneau de contrôle portable
• Fonctionnement horizontal et vertical
• Corps construit en acier déstressé
• Protection contre les surcharges sur les systèmes hydraulique et électrique
• Rouleaux inférieurs réglables hydrauliquement avec affichage numérique

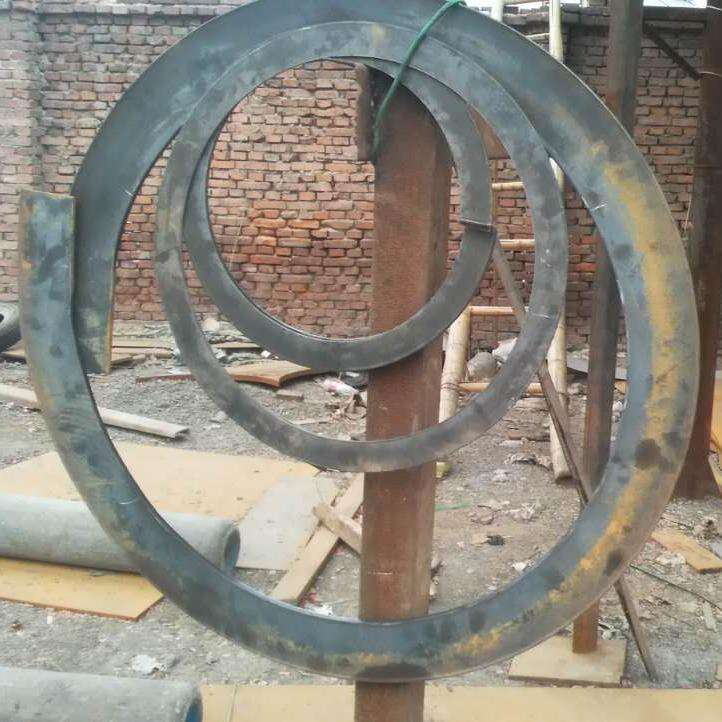

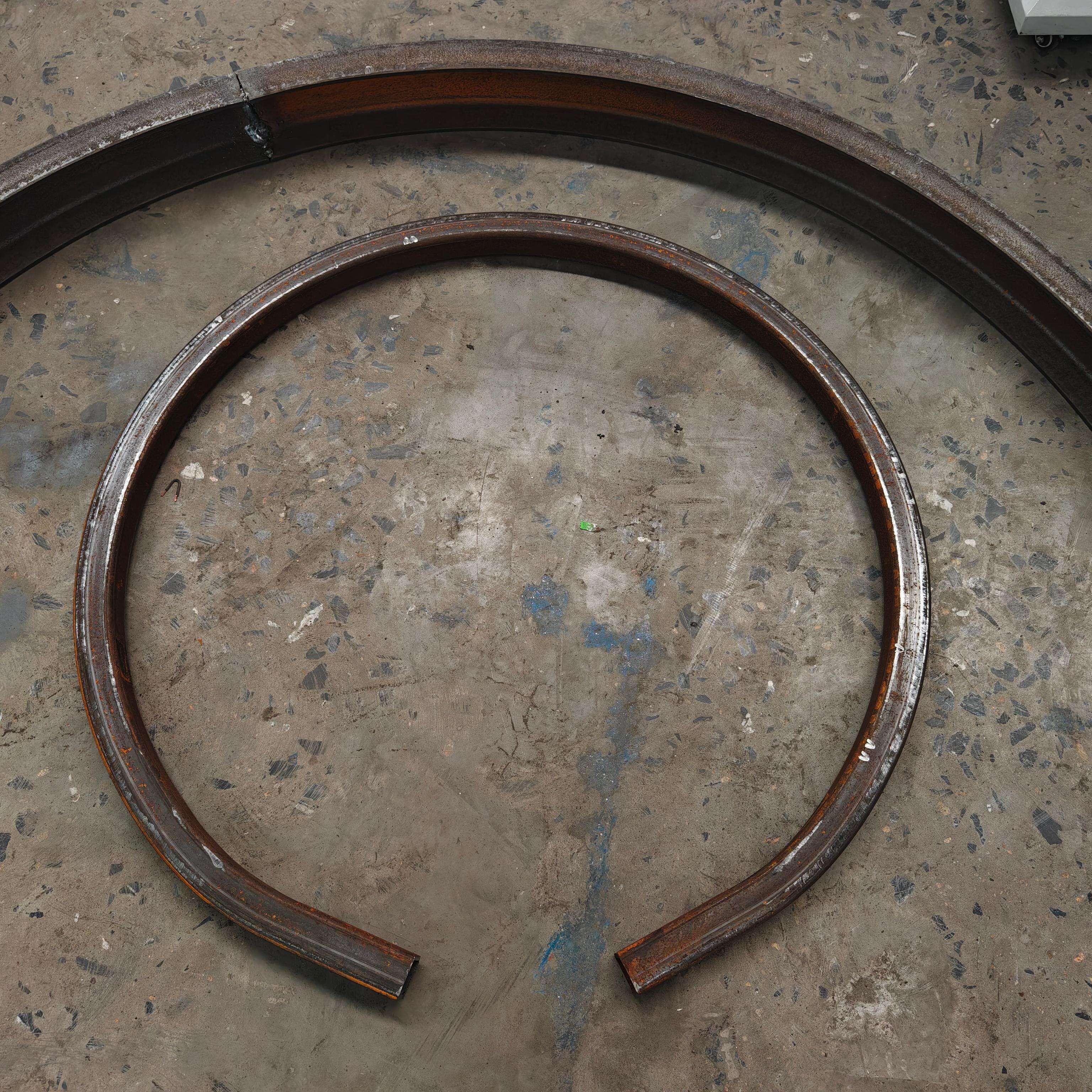

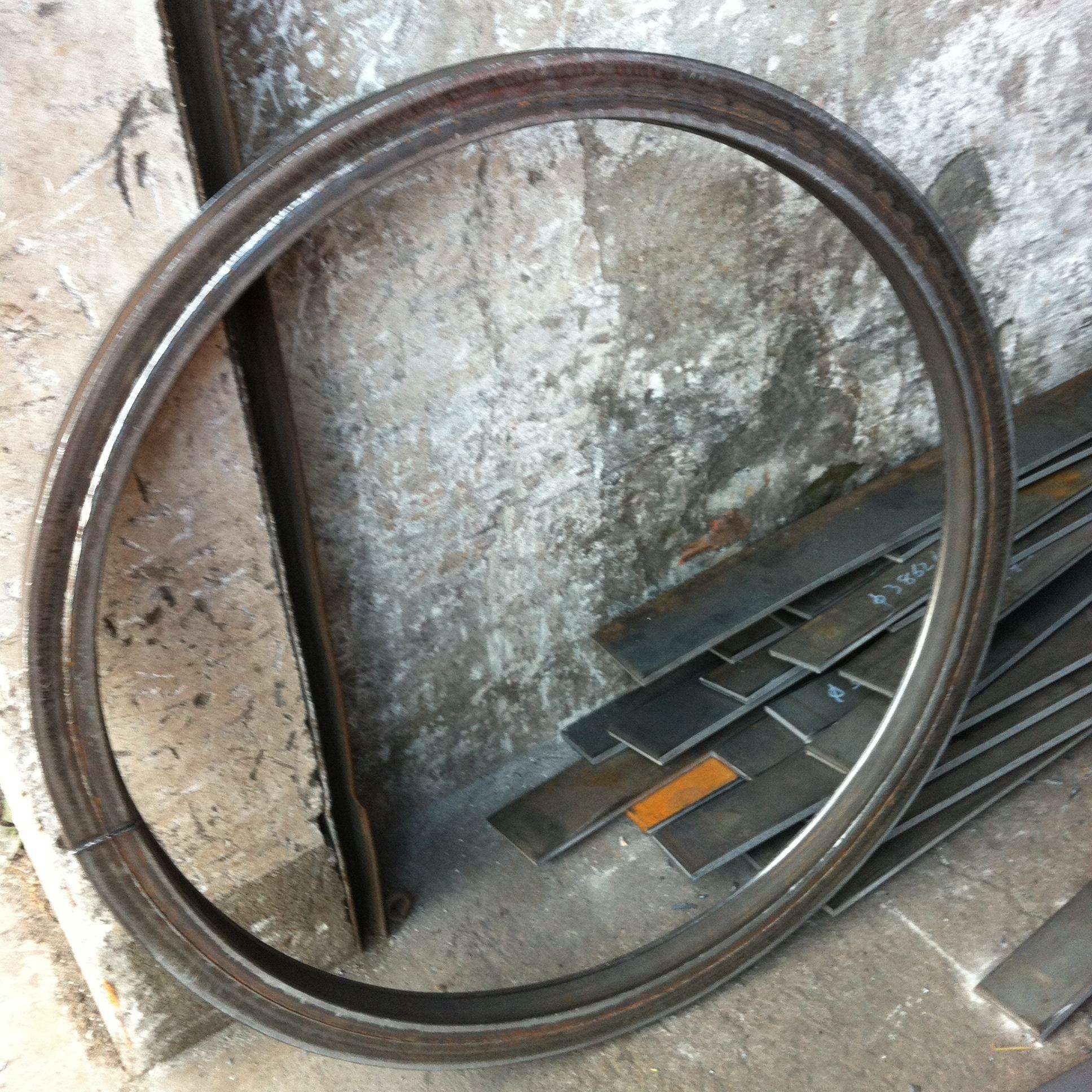

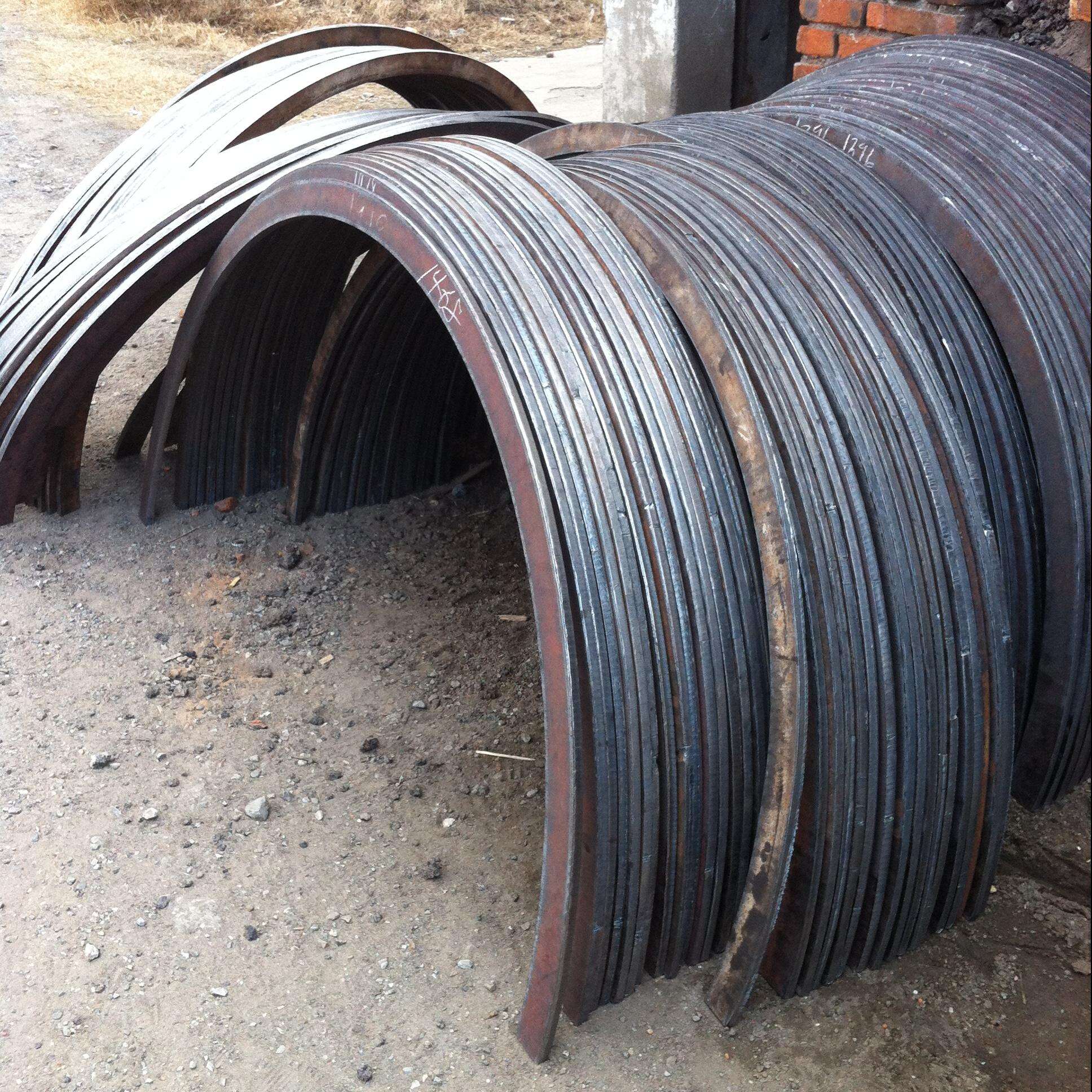

Cas de demande
Équipement optionnel
Matrices de cintrage de tuyaux, tubes et profils
Données techniques |
W24S(WYQ24-) |
||||||||||||
6 |
16 |
30 |
45 |
75 |
100 |
140 |
180 |
260 |
320 |
400 |
500 |
||
Max. module de résistance au pliage |
6 |
16 |
30 |
45 |
75 |
100 |
140 |
180 |
260 |
320 |
400 |
500 |
|
vitesse de pliage |
6 |
5 |
4 |
||||||||||
limite de rendement |
S=245Mpa |
||||||||||||
|
Angle pliage intérieur |
Taille max. de section (mm) |
40x5 |
70x8 |
80x8 |
90x10 |
100 x10 |
120 x12 |
140 x16 |
150x16 |
160x16 |
180x14 |
200x18 |
200x20 |
|
Angle pliage extérieur |
Taille max. de section (mm) |
50x5 |
80x8 |
90x10 |
100 |
120 x12 |
140 x16 |
150x16 |
160x16 |
180x14 |
200x18 |
200x24 |
250x25 |
|
Le canal, pliage extérieur
|
Taille de canal (mm) |
8 |
12 |
16 |
20 |
25 |
28 |
30 |
32 |
36 |
40 |
45 |
50 |
|
Le canal, pliage intérieur
|
Taille de canal (mm) |
8 |
12 |
16 |
20 |
25 |
28 |
30 |
32 |
36 |
40 |
45 |
50 |
|
Plaque, pliage plat
|
Taille max. de section (mm) |
100x18 |
150x25 |
180x25 |
200x30 |
220 x40 |
250 x40 |
280 x50 |
300x50 |
330x50 |
360x60 |
400x75 |
500x76 |
|
Plaque, pliage vertical
|
Taille max. de section (mm) |
50x12 |
75x16 |
90x20 |
100x25 |
110 x40 |
120 x40 |
150 x40 |
180x30 |
190x40 |
190x50 |
200x50 |
200x60 |
|
Cintrage de tube
|
Taille max. de section (mm) |
42x4 |
76x4.5 |
89x5 |
89x8 |
114 x5 |
159 x5 |
168 x6 |
168x8 |
219x8 |
245x8 |
273x8 |
323x10 |
|
Le pliage de la tige
|
Taille max. de section (mm) |
38 |
52 |
62 |
75 |
85 |
90 |
100 |
110 |
120 |
135 |
150 |
160 |
|
Cintrage carré
|
Taille max. de section (mm) |
45x3 |
60x4 |
70x4 |
980x6 |
90 x8 |
100 x10 |
125 x10 |
140x10 |
150x10 |
165x10 |
180x12 |
200x12 |
|
Tuyau solide carré |
Taille max. de section (mm) |
32 |
45 |
52 |
65 |
72 |
75 |
85 |
95 |
105 |
115 |
130 |
135 |
|
Barre en T |
Taille max. de section (mm) |
50x5 |
80x8 |
90x10 |
100 |
120 x12 |
140 x16 |
150 x16 |
160x16 |
180x14 |
200x18 |
200x24 |
250x25 |
Barre en T |
Taille max. de section (mm) |
40x5 |
70x8 |
80x8 |
90x10 |
100 x10 |
120 x12 |
140 x16 |
150x16 |
160x16 |
180x14 |
200x18 |
200x20 |
Marque des composants :
Spécification |
Article |
||
PLC |
Omron, Japon |
||
roulement |
type |
Roulement à rouleaux auto-alignant à double rangée |
|
fabrication |
WFD |
||
moule |
matériau |
42CrMo |
|
dureté |
HRC50-55 |
||
fabrication |
Nangang/Huawei |
||
cadre |
matériau |
Q235A |
|
Style de processus |
Soudage et alésage |
||
fabrication |
Fabriqué par le fabricant |
||
|
Hydro- moteur |
style |
hydraulique |
|
fabrication |
Lishiweier |
||
Moteur principal |
Xiaohong, Shanghai |
||
|
Hydro- système |
pompe |
type |
Pompe à engrenages |
fabrication |
Hefei, Chine |
||
vanne |
fabrication |
Yuken, Japon |
|
Réservoir d'huile |
Réservoir et piston |
Acier 45，trempe HB217-255。 |
|
fabrication |
Fabriqué par le fabricant |
||
Type de joint |
YX |
||
fabrication |
NOK, Japon |
||

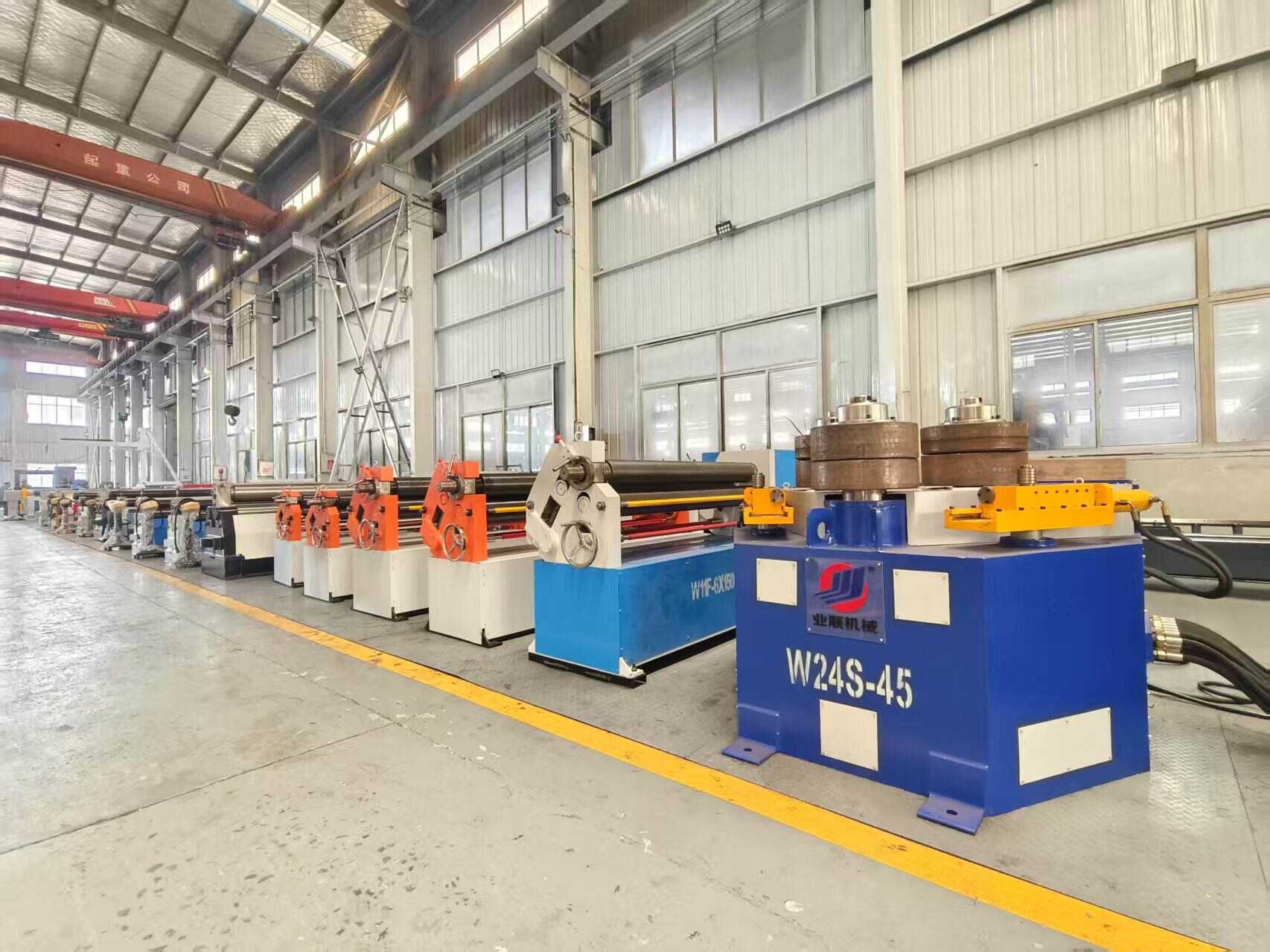

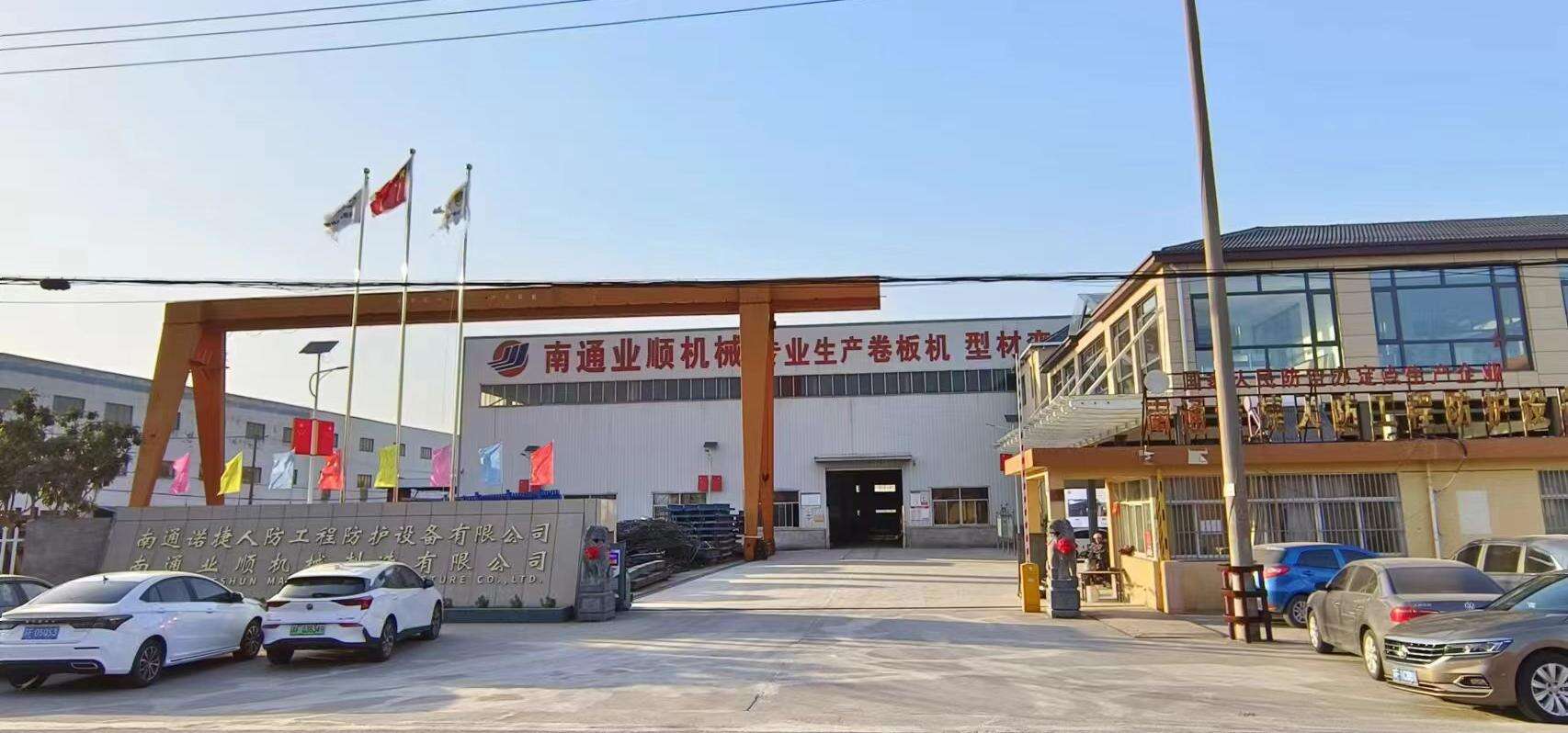

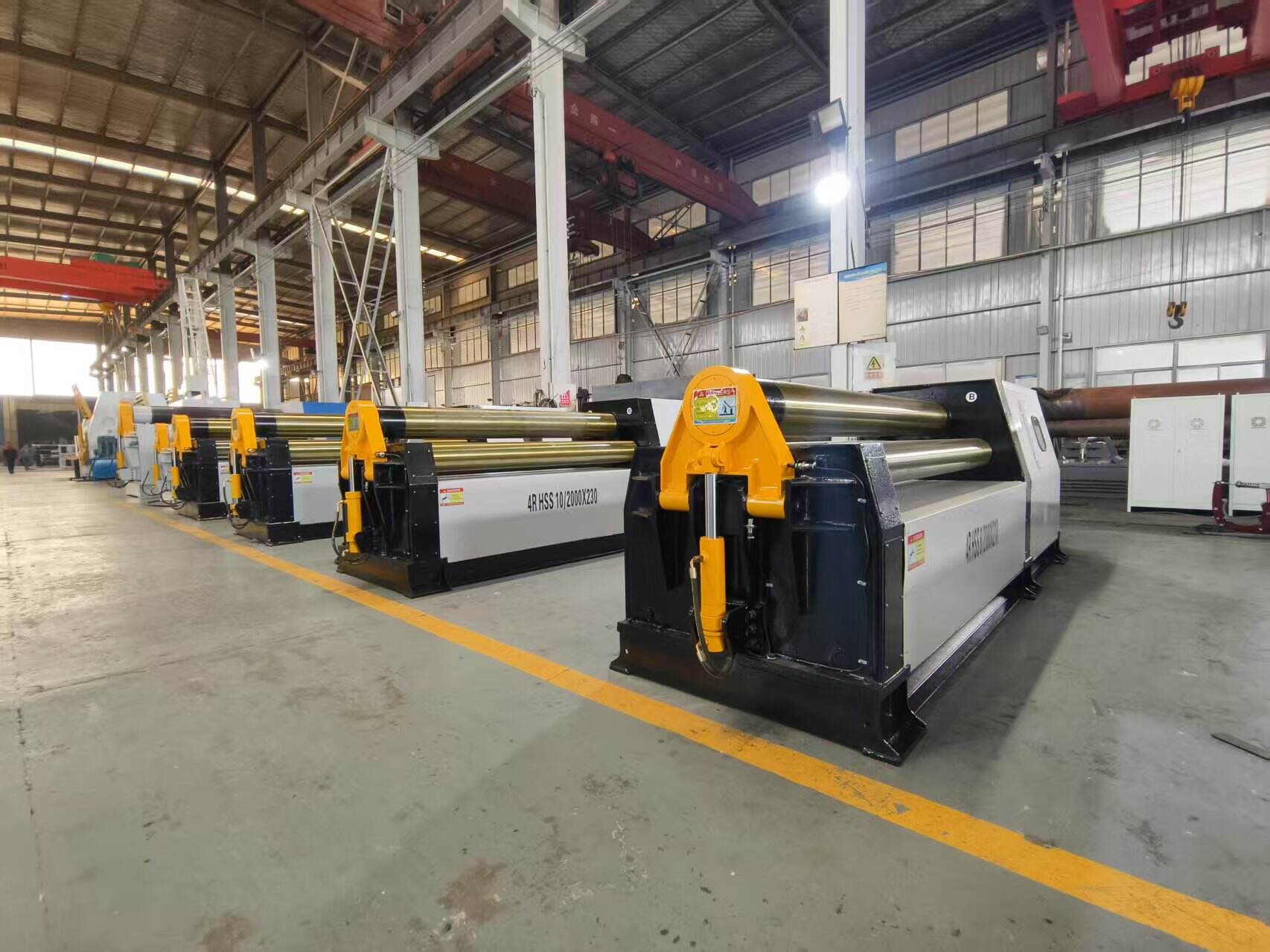

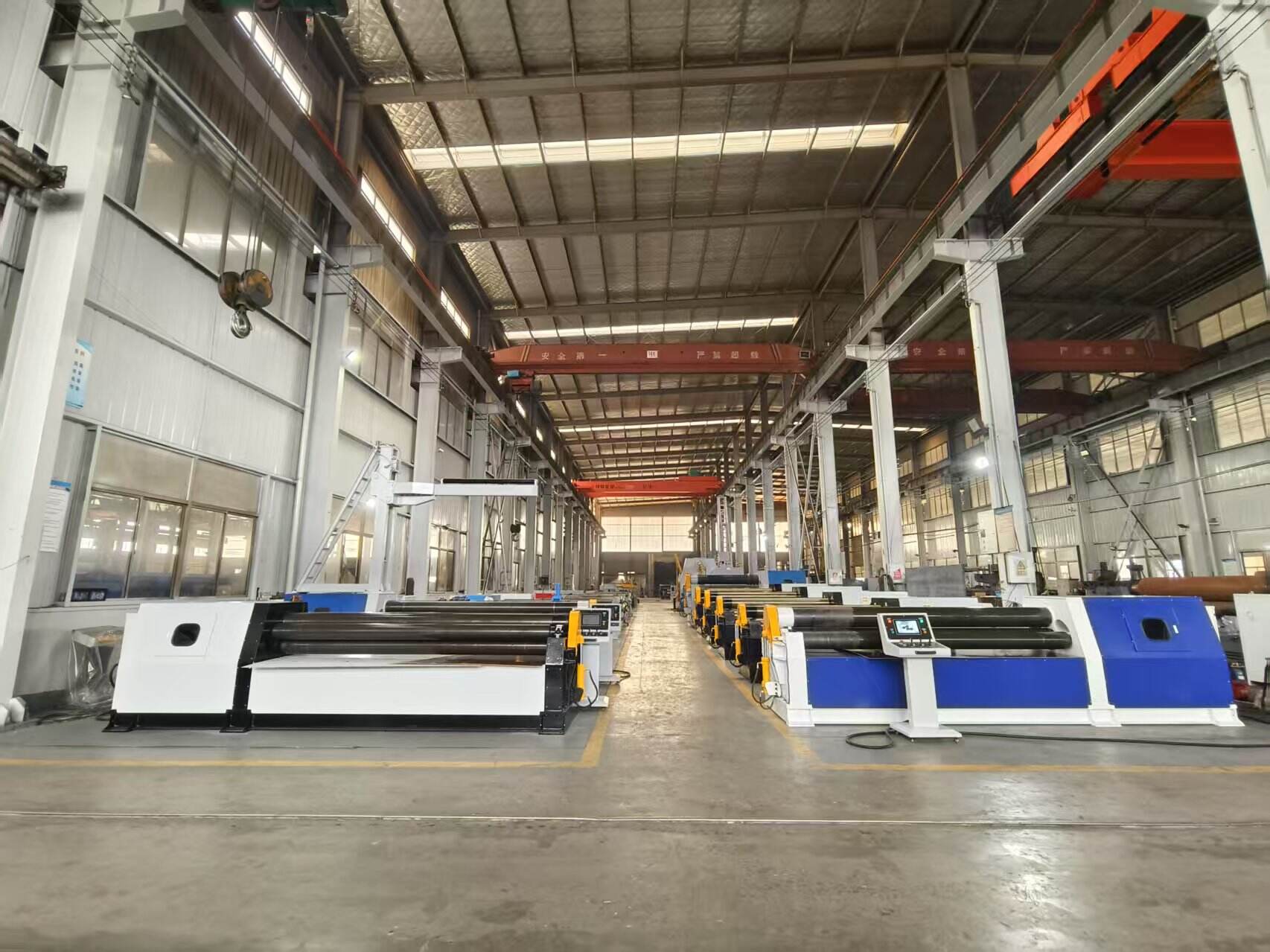

Profil de l'entreprise
Nantong Yeshun Machinery Manufacture Co., Ltd. a été fondée en 2003, située dans la ville industrielle avancée de Haian. C'est un fabricant spécialisé d'équipements de traitement des plaques métalliques tels que les machines à rouler les plaques, les machines de cintrage de profilés, les presse-plis, les machines à cisailles guillotines et les machines de découpe au laser, entre autres.
Ces dernières années, nous avons absorbé des technologies avancées étrangères et développé une série de produits CNC avec des droits de propriété intellectuelle indépendants et un niveau avancé international. Nous disposons d'une dizaine de variétés de machines à rouler les plaques et de machines à cintrer les profils (W12 machine à cintrer les plaques par quatre rouleaux CNC, W11 machine à trois rouleaux symétrique pour cintrer les plaques, W11F machine asymétrique pour cintrer les plaques, W11S machine lourde universelle supérieure pour cintrer les plaques, W11H machine ajustable en arc pour cintrer les plaques, W24S machine à cintrer les profils entièrement hydraulique, WYQ24 machine à cintrer les profils semi-hydraulique, etc.), presse plieuse WC67Y(K), cisaille guillotine QC11Y(K), machine de découpe laser, presse hydraulique, ferailleur et autres modèles.

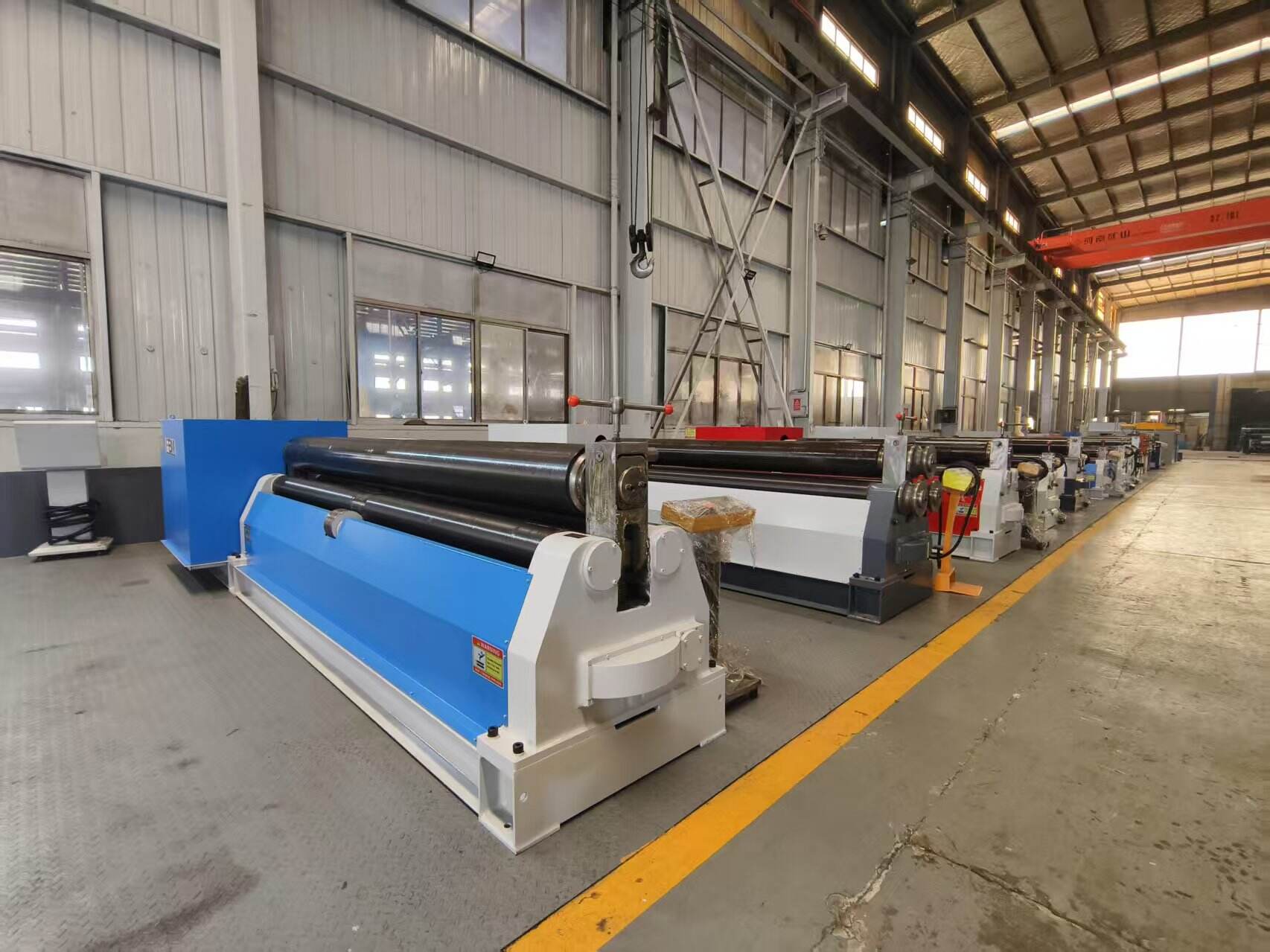

De plus, notre usine dispose d'un ensemble complet d'équipements de traitement bien connus, dotés de technologies avancées et d'une grande précision, et met strictement en œuvre la norme de qualité ISO9001, ce qui a posé les bases d'une production de produits de haute qualité. Tous les produits fabriqués par l'usine bénéficient d'un service avant-vente et après-vente indépendant et expérimenté pour mieux satisfaire les besoins des clients du monde entier.
